Сегодняшняя тема нашей статьи практически витает в воздухе. Один из самых распространённых вопросов в техническую поддержку любого представительства производителя сантехнической продукции – расскажите о видах сантехнической резьбы, и какой из них для каких ситуаций применяется.
Вопрос на первый взгляд и вправду непростой. Если посмотреть в каталоги производителей фитингов или запорной арматуры, то можно увидеть целую россыпь резьбовых обозначений - G, M, R, Rp и так далее.
Чтобы разобраться в этом разнообразии, давайте разберём немного теории.
Для начала, резьба для цилиндрических, конических и круглых соединений в России строго нормируется по ГОСТ. Это очень важно, так как стандартизация позволяет легко заменять различные элементы трубопроводных систем в аварийных ситуациях.
Теперь давайте посмотрим на эти виды резьбы подробнее.
1. Коническая резьба
Как видно на рисунке, резьба нарезана не ровно, а со скосом (конусом).
Конусность у такой резьбы составляет 1:16 (угол конуса — φ = 3°34′48″). Она основана на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSPT (British standard pipe taper). Угол профиля при вершине — 55°, теоретическая высота профиля — Н = 0,960491Р. Важной особенностью конической трубной резьбы является местное её смятие при затяжке, что обеспечивает отсутствие протечек без применения уплотнительных материалов.
Коническая резьба нормируется не только ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая». Этот стандарт унифицирован со стандартами других стран (ISO R7, DIN 2999, BS 21, JIS B 0203). Это позволяет соединять в одной инженерной системе элементы, произведенные в разных странах.
Условное обозначение: буква R для наружной резьбы и Rc для внутренней, числовое значение номинального диаметра резьбы в дюймах, буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″ обозначается как R1 1/4″.

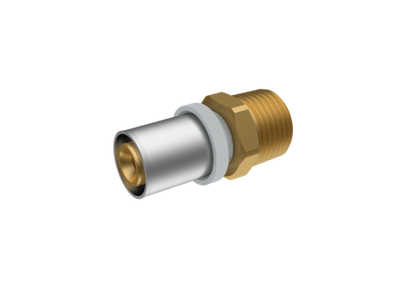

На продукции производителей высокого уровня на коническую наружную резьбу как правило наносят специальные насечки:
Непосвященным людям кажется, что это брак, но на самом деле это очень важный момент говорящий об уровне производителя, так как далеко не все этим озадачиваются.
Насечки предназначены для фиксации на резьбе уплотнительного материала. Чтобы в момент закручивания резьбы в муфту уплотнение оставалось на месте, а не сползало. Это очень важно для получения максимально качественного соединения.
Компания RIIFO, как ответственный производитель, делает такие насечки на своих фитингах.

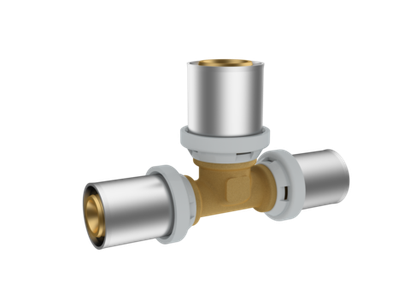

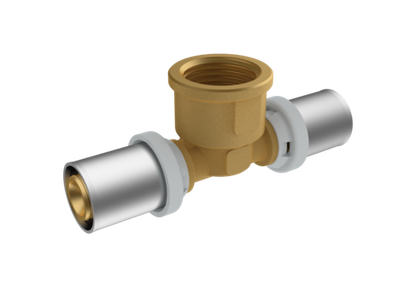

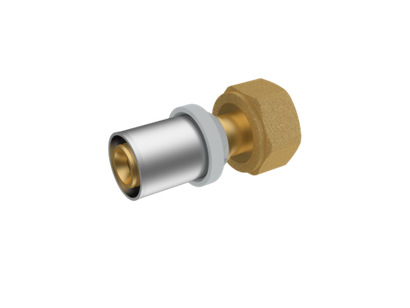

У нас широкий выбор латунных фитингов - можете ознакомиться в каталоге , за актуальными ценами пишите на info.rus@riifo.com.
2. Цилиндрическая резьба
Как видно на рисунке, цилиндрическая резьба нарезается ровно, и не имеет скоса.
Цилиндрическая резьба также основана на резьбе BSW (British Standard Whitworth) и соответствует резьбе BSPP (British standard pipe parallel), имеет четыре значения шагов — 28, 19, 14 и 11 ниток на дюйм. Угол профиля при вершине — 55°, теоретическая высота профиля — Н = 0,960491Р.
Такая резьба также нормируется не только по ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая», но по международным нормам ISO R228, EN 10226, DIN 259, BS 2779, JIS B 0202.
Условное обозначение: буква G, числовое значение условного прохода трубы в дюймах и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1 1/4″ обозначается как G1 1/4. Номинальный размер резьбы соответствует просвету трубы в дюймах; наружный диаметр трубы находится в некоторой пропорции с этим размером.
3. Круглая резьба
Профиль круглой резьбы образован окружностями на вершинах и впадинах, соединёнными прямыми с углом профиля при вершине 30°.
Данная резьба применяется для сборки вентилей, смесителей, туалетных и водопроводных кранов, но собирая систему вы вряд ли с ней столкнетесь. Круглая резьба выполняется по ГОСТ 13536-68 «Резьба круглая для санитарно-технической арматуры. Профиль, основные размеры, допуски».
Условное обозначение круглой резьбы: буквы Кр, номинальный диаметр резьбы, шаг и обозначение стандарта.
Аналогичная резьба, например, используется в обычных лампочках. Именно там вы ее могли видеть ранее:
После того, как мы разобрали все три вида резьбы, встречающихся в сантехнике, нам остается подвести итог.
Так какая же резьба оптимальна для сантехнических соединений?
Ответ очень простой. Необходима комбинация двух видов резьбы – нужна наружная коническая и внутренняя цилиндрическая. Именно в таком сочетании при использовании уплотнительного материала (лен, лента или сантехническая нить) получается отличный результат. Иногда такое соединение называют самоуплотняющимся, так как с каждым витком наружная цилиндрическая резьба всё более сильно уплотняет внутреннюю цилиндрическую.
Если же брать соединение, состоящее из двух цилиндрических резьб, то для герметизации трубопроводов такое соединение не подойдет. Такое соединение как правило используется под плоское или конусное уплотнение для накручивания накидной гайки.
Думаю, теперь вы знаете о резьбе больше!
